Риски температурных перепадов для опор освещения. Разбор ключевых проблем, связанных с эстетикой, функциональностью и долговечностью, а также полезные советы от специалистов.
Эксплуатация опор освещения в России — непростая задача. Летом изделия нагреваются на солнце до +60°С, а зимой остывают до -40°С и ниже. Такие «качели» вызывают систематические сужения и расширения металла, приводящие к проблемам с надежностью, функционалом и эстетикой. Избежать их помогут советы специалистов «Гамма-Электро».
Как перепады температур влияют на срок службы
Срок службы опоры определяется количеством лет до появления необратимых дефектов. Температурные качели сокращают его в 2–3 раза, если не принять мер.
Усталость металла
Каждый цикл «нагрев-охлаждение» приводит к микроскопическим деформациям кристаллической решетки. Одно повреждение безвредно, но тысяча — запускает безвозвратный процесс разрушения:
- Летом ствол удлиняется. Для опоры высотой 10 метров тепловое расширение составляет около 6–8 мм.
- Зимой ствол укорачивается обратно.
- Если опора жестко забетонирована, что бывает в 90% случаев, «лишние» 6–8 мм преобразуются во внутренние напряжения.
- Со временем напряжения концентрируются в сварных швах, у кромок отверстий и в местах изменения сечения.
- Появляется микротрещина. В ней замерзает вода — трещина растет. Металл «устает» и теряет пластичность.
Для стали Ст3пс5 ресурс по термоусталости составляет 10 000–15 000 циклов. Каждый предполагает разницу температур в 20°С и более. Среднее количество циклов в году — от 100 до 200. Это значит, что срок службы конструкции составляет 50–75 лет в идеальных условиях, а при низком качестве стали — от 15 до 20 лет.
Расширить ресурс можно несколькими способами:
- Использовать сталь с высоким содержанием никеля и хрома, например, 09Г2С. Она сохраняет вязкость при отрицательных температурах и лучше сопротивляется усталости.
- Избегать острых углов в конструкции. Они являются концентраторами напряжений и провоцируют трещины. Плавные переходы и скругления распределяют нагрузку равномерно.
- Не экономить на толщине стенки. Чем толще металл, тем больше циклов он выдерживает до появления микротрещин.
Самая опасная зона на опоре — сварной шов в нижней трети стойки. Здесь работает одновременно три фактора: тепловое расширение, ветровая нагрузка и вес самой конструкции. Поэтому узел требует осмотра каждые полгода.
ВАЖНО. Цинковое покрытие и сталь имеют разные коэффициенты теплового расширения. Цинк расширяется на 15–20% больше. При резком нагреве, например, утром после холодной ночи, покрытие пытается «растянуться», а сталь его сдерживает. В результате может появиться сеть микротрещин с последующим осыпанием слоя. Минимизировать риски помогает двухслойная защита: цинк + порошковая краска.

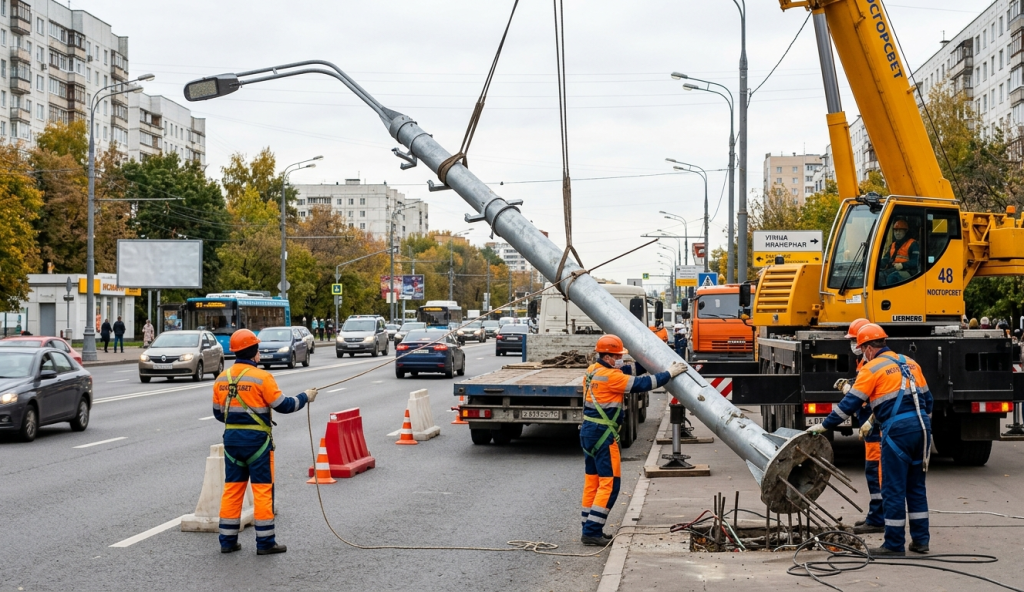

При чрезмерном износе конструкции возможен только демонтаж
Перепады температур и функциональность
Функциональность опоры определяется способностью выполнять главную задачу: надежно удерживать светильник и обеспечивать освещение. Регулярные перепады температур могут привести к крену, изменению положения кронштейнов и даже проблемам с кабелями.
Изменение геометрии и появление крена
Летом опора становится выше на несколько миллиметров и слегка отклоняется из-за нагрева солнечной стороны. Зимой все возвращается обратно. Эти движения постепенно ослабляют болты фланцевого соединения и приводят к наклону. В результате:
- Световой поток уходит в сторону.
- Светильник создает слепящий эффект для водителей.
- Болты подвергаются неравномерной нагрузке: одни работают «на отрыв», другие — «на срез».
Согласно СП 52.13330.2016, вертикальное отклонение опоры не должно превышать 0,5 градуса. Преодоление данного порога приводит к нарушению функциональности и прекращению эксплуатации конструкции.
Существует три способа избежать проблемы:
- Использовать регулировочные шайбы на фланцах, компенсирующие небольшие тепловые деформации без потери вертикальности.
- Ежегодно проверять момент затяжки болтов динамометрическим ключом. Рекомендуемое усилие — от 300 до 400 Н·м, в зависимости от диаметра болта.
- Закладывать «температурный зазор».
В последнем случае во фланцевое соединение добавляются эластичные прокладки, компенсирующие последствия температурного расширения.
Деформация кронштейнов
Кронштейн для подвеса светильника — самая «температурозависимая» часть опоры. На него действуют не только климатические факторы, но и тепло от осветительного элемента. Более того, деталь вынесена за пределы ствола, что создает дополнительную нагрузку. Чтобы продлить срок ее службы, рекомендуется:
- Выбирать кронштейны с ребрами жесткости. Треугольная или трапециевидная форма лучше сопротивляется температурным деформациям, чем труба, согнутая под 90°.
- Использовать кронштейны из той же марки стали, что и ствол. Разные марки расширяются по-разному, создавая внутренние напряжения.
- Применять двухточечное крепление для светильников тяжелее 20 кг. Одиночный кронштейн не рассчитан на термоциклы с таким весом.
В районах Крайнего Севера (Якутия, Чукотка, Норильск) запрещается использовать сварные кронштейны из обычной стали Ст3. Требуется сплав 09Г2С или импортные аналоги с гарантированной ударной вязкостью при -60°С.
Проблемы с кабелем и электроникой
Функциональность опоры — это еще и работа светильника. Нарушить ее может температурная деформация кабелей, происходящая по тем же принципам, что и в самой конструкции. Кроме того, медь имеет больший коэффициент расширения, чем сталь, что увеличивает риски обрыва жил и отрыва клеммников. Избежать проблем позволят следующие действия:
· Закладка внутрь опоры «петли» кабеля длиной 30–50 см для компенсации теплового сжатия.
· Использование клеммников с силиконовым уплотнителем.
Также рекомендуется выбирать светильники с дренажным клапаном. Он выравнивает давление и выводит влагу без потери герметичности.
Как перепады температур влияют на эстетику
От температурных качелей страдает не только надежность и функционал, но и эстетика. Трещины, потеки ржавчины, вздутия краски и перекошенные плафоны — все это создает ощущение запущенности и упадка. Без должной защиты перепады уничтожают внешний вид быстрее любых вандалов.
Существует несколько способов сохранить привлекательность конструкций:
- Использовать «эластичные» порошковые краски с добавлением полиуретана. Они сохраняют целостность при температурных деформациях до 20–25%.
- Отдавать предпочтение матовым текстурам. На такой поверхности микротрещины менее заметны, чем на глянце.
- Своевременно восстанавливать участки с поврежденным покрытием для предотвращения коррозии.
- Устанавливать опоры с теплозащитным экраном в южных регионах. Он отражает солнечный свет и снижает неравномерность нагрева.
- Закрывать верх опоры не глухой заглушкой, а «дышащей» — с вентиляционными отверстиями. Это исключает накопление конденсата внутри.
- Не устанавливать опоры ближе 3 метров от оси теплотрассы, чтобы перепад температур грунта на нарушал геометрию закладной.
- Выбирать краски, устойчивые к ультрафиолету.
- Не использовать металлики и перламутры для зон с амплитудой более 80°С. Эти эффекты создаются тонкодисперсными добавками, разрушающиеся за 2–3 зимы.
Важно помнить: ни один материал не имеет полноценной защиты от термоциклов. Задача производителя и эксплуатирующей организации — не остановить расширение металла (это невозможно), а грамотно скомпенсировать его, заложив запасы и защиту.

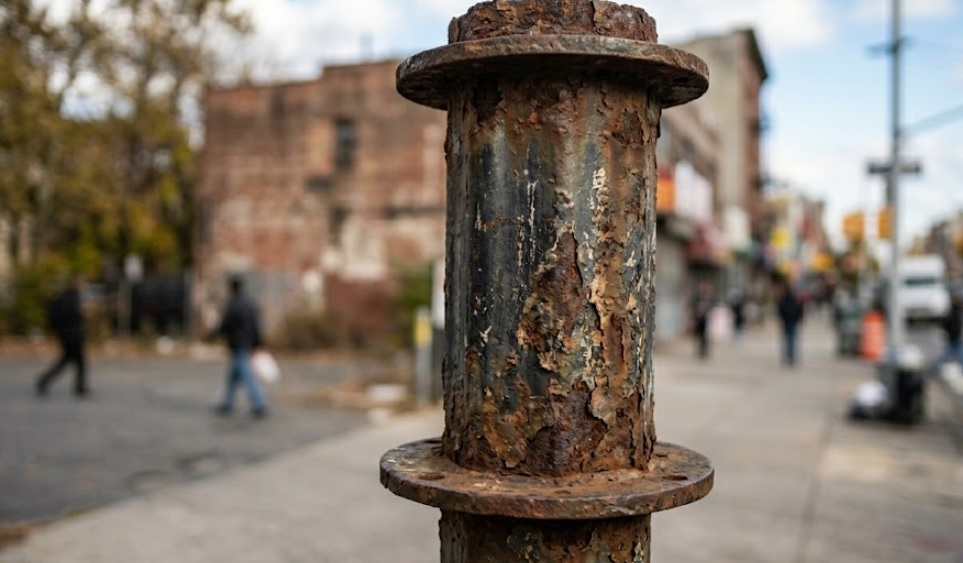

Если своевременно не восстановить поврежденные участки, коррозия не заставит себя ждать
