Почему качество подключения влияет на надежность системы освещения

Наружное освещение на промышленных, коммерческих и инфраструктурных объектах представляет собой комплексную инженерную систему, в которой важную роль играет не только выбор светильников и опор, но и правильная организация электропитания.

Подключение световых конструкций включает комплекс работ: прокладку кабельных линий, установку коммутационных элементов, организацию защитного заземления и настройку системы электроснабжения.

Ошибки на этом этапе могут привести к снижению надежности оборудования, аварийным отключениям и усложнению дальнейшего обслуживания.

Особенно высокие требования предъявляются к объектам с непрерывным режимом работы:

• производственным предприятиям;
• складским комплексам;
• логистическим терминалам;
• парковочным зонам;
• транспортной инфраструктуре.

На таких объектах система освещения должна обеспечивать стабильную работу независимо от времени суток и погодных условий.

Поэтому при проектировании наружного освещения важно учитывать не только светотехнические параметры, но и особенности электрической части: схему питания, характеристики кабеля, тип защитного оборудования и условия эксплуатации.



Основные схемы подключения опор освещения

Выбор схемы электроснабжения зависит от назначения объекта, количества световых точек и требований к надежности системы.

На практике применяются несколько основных вариантов.

Подключение одиночной опоры

Такая схема используется для локальных участков, где требуется установка одной или нескольких независимых световых конструкций:

• входные группы зданий;
• небольшие парковки;
• территории частных объектов;
• отдельные зоны благоустройства.

Питающий кабель подводится непосредственно к опоре, внутри которой размещаются элементы коммутации:

• клеммный блок;
• защитная аппаратура;
• соединительные элементы;
• проводник защитного заземления.

Преимущество такого решения — простота обслуживания. При необходимости оборудование можно отключить и проверить без остановки всей линии.

Групповое подключение нескольких опор

Наиболее распространенный вариант для промышленных и коммерческих объектов.

При такой схеме несколько светильников подключаются к одной кабельной линии, которая проходит по территории объекта.

Используется при освещении:

• внутренних дорог предприятий;
• складских площадок;
• производственных территорий;
• больших парковок.

При проектировании необходимо выполнить расчет:

• суммарной мощности нагрузки;
• длины кабельной линии;
• падения напряжения;
• сечения проводников;
• параметров защитных устройств.

Неправильный расчет может привести к неравномерной работе оборудования: удаленные светильники будут получать недостаточное напряжение, а элементы сети — работать с повышенной нагрузкой.

Подключение высокомачтовых конструкций

Высокомачтовые системы применяются для освещения больших территорий:

• промышленных комплексов;
• транспортных узлов;
• складских терминалов;
• открытых площадок хранения.

Такие решения отличаются повышенной сложностью.

В конструкции могут использоваться:

• распределительные устройства;
• специальные кабельные системы;
• элементы обслуживания светового оборудования;
• механизмы подъема светильников.

При разработке проекта учитываются не только электрические параметры, но и особенности эксплуатации: возможность проведения регламентных работ и безопасного доступа специалистов.



Способы подвода кабеля к опорам

При монтаже наружных систем применяются два основных способа организации кабельного питания: подземная и воздушная прокладка.

Выбор зависит от условий объекта, требований проекта и особенностей территории.



Подземная прокладка кабельной линии

На современных объектах этот вариант используется чаще всего.

Основные преимущества:

• защита коммуникаций от внешних воздействий;
• отсутствие воздушных линий на территории;
• более высокий уровень безопасности;
• удобство эксплуатации.

Кабель прокладывается в грунте с соблюдением требований проекта, после чего через специальный ввод заводится внутрь конструкции.

Особое внимание уделяется месту входа кабеля.

Необходимо обеспечить:

• защиту изоляции от повреждения;
• герметичность соединения;
• отсутствие контакта кабеля с металлическими элементами;
• возможность дальнейшего обслуживания.

Для этого используются специальные кабельные вводы, уплотнители и элементы защиты.



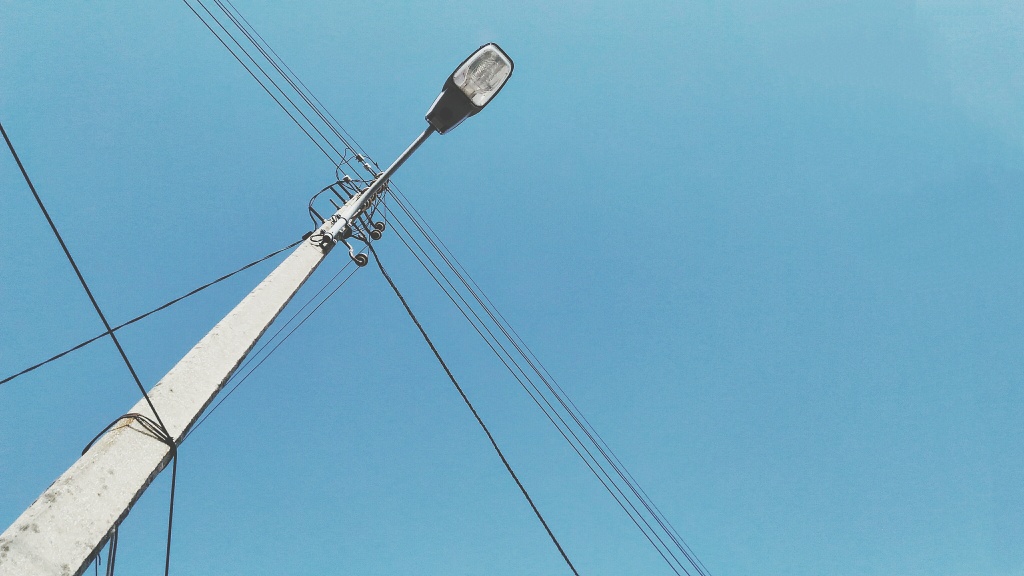

Воздушный способ подключения

Воздушный ввод применяется реже, но может использоваться на отдельных объектах, где подземная прокладка экономически или технически нецелесообразна.

При таком варианте необходимо учитывать дополнительные факторы:

• механическую нагрузку на крепления;
• воздействие ветра;
• защиту кабеля от повреждений;
• требования электробезопасности.

Для промышленных объектов такой способ применяется ограниченно, поскольку он требует более тщательного контроля состояния линии в процессе эксплуатации.



Кабельная разводка внутри конструкции

Внутренняя организация электрических соединений является одним из важных этапов монтажа.

Внутри опоры размещаются:

• питающий кабель;
• клеммные соединения;
• защитные устройства;
• элементы заземления;
• монтажные панели.

Используемая кабельная арматура должна соответствовать условиям эксплуатации и обеспечивать надежность соединений на протяжении всего срока службы.

Нормативные требования к подключению опор освещения

Электромонтажные работы при организации наружного освещения должны выполняться в соответствии с действующими нормативными документами. Их соблюдение обеспечивает безопасность персонала, надежность оборудования и стабильную работу системы на протяжении всего срока эксплуатации.

При проектировании и монтаже учитываются требования:

• ПУЭ (Правила устройства электроустановок);
• СП 52.13330 «Естественное и искусственное освещение»;
• ГОСТ Р 50571 «Электроустановки низковольтные»;
• нормативные документы на кабельную продукцию, электротехническое оборудование и металлические конструкции.

Каждый из документов регулирует отдельные параметры системы: от способа прокладки кабеля до требований к защитным устройствам и заземлению.



Требования ПУЭ к электрической части системы освещения

ПУЭ является основным нормативным документом, который определяет правила устройства и эксплуатации электроустановок.

Для наружного освещения требования распространяются на:

• выбор способа электроснабжения;
• прокладку кабельных линий;
• установку защитной аппаратуры;
• выполнение защитного заземления;
• обеспечение безопасного обслуживания оборудования.

Одним из ключевых требований является защита людей от поражения электрическим током.

Поскольку большинство опор изготавливается из металла, при повреждении изоляции внутри конструкции может возникнуть опасный потенциал на корпусе. Поэтому металлические элементы должны быть подключены к системе защитного заземления.

При аварийной ситуации ток должен пройти по защитному проводнику, что обеспечивает срабатывание автоматических устройств отключения.



Требования к прокладке кабельных линий

При проектировании кабельной сети необходимо учитывать не только электрическую нагрузку, но и условия эксплуатации.

Основные параметры расчета:

• мощность подключаемого оборудования;
• длина кабельной линии;
• способ прокладки;
• температурные условия;
• механические воздействия;
• возможность дальнейшего обслуживания.

Для питания светильников применяются кабели, рассчитанные на эксплуатацию в соответствующих условиях.

При выборе учитываются:

• номинальное напряжение;
• количество жил;
• материал проводников;
• тип изоляции;
• устойчивость к воздействию окружающей среды.

Особое внимание уделяется участкам ввода кабеля в металлический корпус.

В местах прохода должны применяться защитные элементы, исключающие повреждение изоляции при контакте с конструкцией.



Требования СП 52.13330 к системам наружного освещения

СП 52.13330 регулирует требования непосредственно к организации освещения территорий.

Документ определяет:

• уровни освещенности различных зон;
• требования к равномерности распределения света;
• условия безопасности движения людей и транспорта;
• особенности освещения производственных и общественных территорий.

Однако эффективность системы зависит не только от характеристик светильников.

Даже качественное оборудование не сможет обеспечить требуемые параметры, если:

• нарушена схема питания;
• неправильно рассчитана нагрузка;
• используются неподходящие электротехнические компоненты;
• отсутствует надежная защита соединений.

Поэтому светотехнический расчет и расчет электрической части должны выполняться комплексно.



Требования ГОСТ к оборудованию и защитным элементам

ГОСТы регулируют характеристики электротехнических изделий, кабельной продукции и элементов защиты.

При выборе оборудования оцениваются:

• качество изготовления;
• соответствие заявленным характеристикам;
• устойчивость к внешним воздействиям;
• безопасность эксплуатации.

Особое значение имеет степень защиты корпуса оборудования — показатель IP.

Он характеризует способность устройства противостоять:

• проникновению твердых частиц;
• воздействию влаги;
• попаданию воды.

Для наружных установок применяются изделия с повышенной степенью защиты, поскольку внутри опор возможно воздействие:

• атмосферной влаги;
• перепадов температур;
• образования конденсата;
• загрязнений.



Требования к заземлению опор освещения

Защитное заземление является обязательным элементом системы электробезопасности.

Его основная задача — предотвратить появление опасного напряжения на металлических частях конструкции.

При выполнении монтажных работ проверяются:

• наличие защитного проводника;
• надежность соединения с корпусом;
• качество контактных соединений;
• отсутствие повреждений элементов заземления.

Для промышленных объектов система освещения часто интегрируется в общую систему электроснабжения предприятия.

В таких случаях учитываются:

• параметры существующего контура заземления;
• требования энергетической службы объекта;
• особенности эксплуатации электрооборудования.



Кабельная арматура и комплектующие внутри опор

Надежность системы зависит не только от самой конструкции, но и от качества используемых компонентов.

Основные элементы внутренней коммутации:

Элемент	Назначение
Кабельный ввод	Защита места прохода кабеля через корпус
Клеммный блок	Соединение питающих и отходящих проводников
Автоматический выключатель	Защита электрической линии
Предохранительные устройства	Защита оборудования от аварийных режимов
Монтажная панель	Размещение элементов коммутации
Защитный проводник PE	Подключение конструкции к системе заземления
Герметичные соединители	Защита контактов от влаги

При выборе комплектующих для опор освещения необходимо учитывать условия эксплуатации объекта.

Например, для промышленной территории с повышенной влажностью или агрессивной средой требования к защите соединений будут выше, чем для стандартной городской зоны.



Особенности обслуживания электрической части опор

При проектировании системы необходимо учитывать не только первоначальный монтаж, но и дальнейшую эксплуатацию.

Конструкция должна обеспечивать возможность:

• проведения диагностики;
• замены коммутационных элементов;
• проверки соединений;
• выполнения ремонтных работ.

Для этого опоры оснащаются специальными ревизионными отверстиями и технологическими люками.

Недостаточная доступность внутренних элементов увеличивает время обслуживания и повышает эксплуатационные расходы.

Типовые ошибки при монтаже и подключении опор освещения

Даже при использовании качественного оборудования ошибки на этапе монтажа могут привести к снижению надежности всей системы. Большинство проблем возникает не из-за самого оборудования, а из-за нарушений технологии проектирования и выполнения работ.

Рассмотрим наиболее распространенные ошибки.



Неправильный расчет кабельной линии

Одна из частых проблем — выбор кабеля без учета фактической нагрузки.

При расчете необходимо учитывать:

• суммарную мощность светильников;
• длину линии;
• количество подключаемых точек;
• допустимые потери напряжения;
• условия прокладки.

Если параметры рассчитаны неверно, возможны:

• перегрев кабеля;
• снижение мощности светильников;
• срабатывание защитной автоматики;
• сокращение срока службы оборудования.

Поэтому подбор кабельной продукции должен выполняться на этапе проектирования, а не непосредственно перед монтажом.



Отсутствие герметизации кабельного ввода

Место входа кабеля внутрь конструкции является одной из наиболее уязвимых зон.

При недостаточной защите внутрь корпуса могут попадать:

• вода;
• пыль;
• конденсат.

Это приводит к:

• коррозии металлических элементов;
• повреждению изоляции;
• окислению контактов;
• нестабильной работе оборудования.

Для защиты применяются специальные вводы, уплотнители и элементы герметизации, рассчитанные на условия эксплуатации объекта.



Неправильное выполнение заземления

Ошибки при организации защитного заземления относятся к наиболее серьезным нарушениям.

К распространенным проблемам относятся:

• отсутствие соединения металлической конструкции с защитным проводником;
• слабый контакт в местах соединения;
• использование неподходящих элементов крепления;
• повреждение проводника при монтаже.

Такие нарушения снижают уровень безопасности и могут привести к опасным ситуациям при повреждении электроизоляции.



Использование неподходящих комплектующих

При монтаже иногда используются элементы, которые не рассчитаны на эксплуатацию внутри металлических конструкций или на открытом воздухе.

Например:

• обычные клеммные соединения вместо защищенных;
• кабельные вводы без необходимой степени защиты;
• материалы, не рассчитанные на температурные перепады.

При выборе комплектующих необходимо учитывать не только стоимость, но и реальные условия эксплуатации.



Нарушение правил прокладки кабеля внутри опоры

Кабель внутри конструкции должен быть размещен таким образом, чтобы исключить повреждения в процессе эксплуатации.

Ошибки:

• слишком сильный изгиб кабеля;
• отсутствие фиксации;
• контакт с металлическими кромками;
• отсутствие необходимого запаса длины.

Такие нарушения могут привести к повреждению изоляции и необходимости преждевременного ремонта.



Практические рекомендации по организации подключения

Чтобы система наружного освещения работала стабильно, рекомендуется соблюдать несколько основных принципов.

Выполнять проектирование до начала монтажных работ

На стадии проекта необходимо определить:

• схему электропитания;
• расположение опор;
• параметры кабельных линий;
• тип защитного оборудования;
• требования к заземлению.

Грамотное проектирование наружного освещения позволяет избежать переделок на этапе строительства и снизить эксплуатационные риски.



Использовать оборудование, соответствующее условиям объекта

При выборе элементов системы необходимо учитывать:

• климатическую зону;
• наличие влаги и пыли;
• температурный режим;
• режим работы объекта.

Например, для производственных площадок и складских территорий требования к надежности оборудования выше, чем для небольших объектов благоустройства.



Проверять документацию на оборудование

Перед поставкой рекомендуется проверять:

• технические паспорта;
• сертификаты соответствия;
• характеристики кабельной продукции;
• данные о степени защиты;
• эксплуатационные инструкции.

Это особенно важно при реализации крупных проектов и закупках для промышленных предприятий.



Чек-лист проверки подключения опор освещения перед вводом объекта

Перед запуском системы необходимо проверить следующие параметры:

Проверяемый элемент	Что необходимо оценить
Схема подключения	Соответствие проектной документации
Кабельная линия	Правильность выбора сечения и способа прокладки
Ввод кабеля	Герметичность и защита от повреждений
Коммутация	Надежность соединений и крепления элементов
Заземление	Наличие и качество защитного соединения
Автоматика	Соответствие нагрузке и параметрам сети
Степень защиты оборудования	Соответствие условиям эксплуатации
Ревизионный доступ	Возможность технического обслуживания



Такая проверка позволяет выявить потенциальные проблемы до начала эксплуатации объекта.



Роль грамотного проектирования в надежности системы

Подключение опор освещения является частью комплексной инженерной задачи.

На результат влияют сразу несколько факторов:

• правильный расчет электрической нагрузки;
• выбор подходящего оборудования;
• качество монтажных работ;
• соблюдение нормативных требований;
• возможность дальнейшего обслуживания.

При этом сама опора является только одним из элементов системы. Надежность определяется всей совокупностью решений: от кабельной линии и защитных устройств до качества соединений внутри конструкции.



Заключение

Надежная работа системы наружного освещения зависит не только от характеристик светильников и металлических конструкций, но и от правильной организации электрической части.

Грамотно выполненная кабельная разводка внутри опор, корректное заземление, использование подходящей кабельной арматуры и соблюдение требований нормативной документации позволяют обеспечить безопасную эксплуатацию оборудования на протяжении всего срока службы.

При подготовке проекта важно учитывать особенности конкретного объекта: площадь территории, режим эксплуатации, климатические условия и требования технического заказчика.

Комплексный инженерный подход позволяет создать систему освещения, которая будет не только соответствовать нормативам, но и обеспечит удобство обслуживания, надежность и экономическую эффективность эксплуатации.
