Освещение промышленных территорий: пошаговая инструкция

Грамотно организованное освещение на производстве — базовый элемент безопасности и эффективности. Недостаточная видимость ведет к травматизму и браку, а избыточная — к повышенным расходам на электроэнергию. В B2B-сегменте (одна компания продает услугу другой, а не конечному потребителю) и при работе с госзаказами главная задача — найти баланс между капитальными затратами на старте и низкой стоимостью владения в долгосрочной перспективе. Качественное проектирование освещения решает эту задачу системно, учитывая все — от нормативных актов до климатических условий эксплуатации.

Нормативно-правовая база, на которую надо опираться инженеру

Любой проект начинается с изучения регламентов. Игнорирование стандартов может привести к штрафам от надзорных органов и проблемам при вводе объекта в эксплуатацию.

Основной документ в этой сфере — свод правил СП 52.13330 2016 “Естественное и искусственное освещение”. Он устанавливает конкретные нормы освещенности помещений и открытых площадок. Например, для проездов на территории завода достаточно 10-20 люкс (лк), для зон погрузки-разгрузки — 50 лк, а для участков высокоточных сборочных работ может потребоваться 500 лк и более.

Дополнительно необходимо учитывать требования ПУЭ (Правила устройства электроустановок) в части электробезопасности, сечения кабелей и способов их прокладки. Для объектов с особыми условиями, вроде пищевых производств или химических заводов, действуют также отраслевые стандарты и СанПиН.

Зонирование территории и классификация объектов

Промышленная территория неоднородна, и подходить к ее освещению с единым стандартом нерационально. Правильный подход — разделить объект на функциональные зоны с индивидуальными требованиями:

• Освещение открытых площадок промышленных территорий. Здесь главные задачи — обеспечить безопасное передвижение транспорта и персонала, а также охранное освещение по периметру. В зонах погрузки и разгрузки нужна повышенная освещенность для минимизации ошибок.

• Освещение производственных цехов заводов. Уровень освещенности зависит от выполняемых операций. Зоны контроля качества (ОТК) требуют высокой освещенности и правильной цветопередачи, тогда как в складских зонах цеха свет может быть менее интенсивным.

• У освещения склада своя специфика. Важно учесть не только требования к освещению склада по горизонтальной освещенности (на полу), но и по вертикальной — на стеллажах. Это нужно для быстрой и безошибочной идентификации товаров. Для зон комплектации заказов требуется более яркий и равномерный свет, чем для зон длительного хранения.

Выбор опор и мачт освещения

Опоры — это несущая конструкция всей системы наружного освещения, от их надежности зависит безопасность и долговечность. Выбор типа опоры диктуется размерами площадки и задачами.

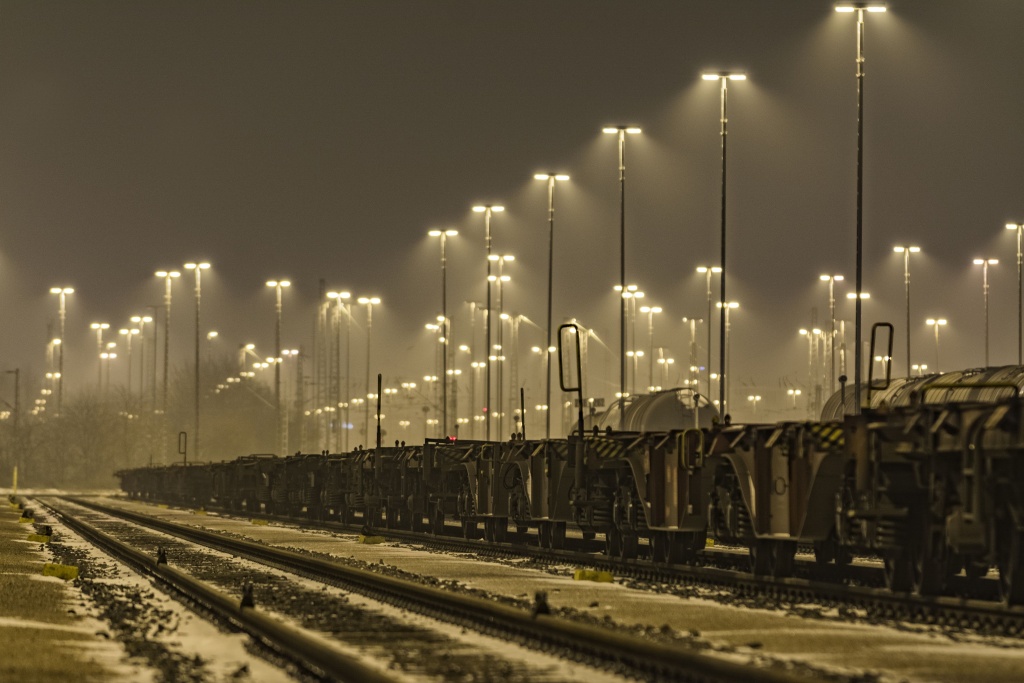

Для освещения больших территорий, таких как сортировочные узлы, порты или крупные складские комплексы, оптимальны высокомачтовые опоры (ВМО). Одна мачта высотой 20-30 метров со специальной короной для светильников способна заменить до десяти обычных опор, это минимизирует количество столбов на площадке и обеспечивает равномерное световое покрытие.

Для локальных задач (освещение подъездных дорог, парковок и периметра) применяются стандартные конические или граненые опоры высотой 8-12 метров.

Важный параметр для промышленного объекта — защитное покрытие. Горячее цинкование по ГОСТ 9.307-89 — промышленный стандарт, защищающий металл от коррозии на десятки лет даже в агрессивной среде.

Как подобрать светодиодные светильники

Светодиодные светильники давно стали стандартом в промышленности. Их энергоэффективность, долгий срок службы и стабильность светового потока делают их экономически выгодными. При выборе модели нужно смотреть не на мощность в ваттах, а на технические характеристики:

• Для уличного использования и пыльных цехов необходим уровень класса защиты не ниже IP65 (Ingress Protection Rating — степень защиты от проникновения). Он означает полную защиту от пыли и от водяных струй с любого направления.

• На промышленных объектах всегда есть риск механического повреждения. Светильники с классом ударопрочности IK08 (IK — класс антивандальной защиты корпуса) и выше выдерживают случайные удары и вибрацию.

• Тип оптики светильника определяет, как он распределяет свет. Для освещения дорог и открытых пространств используется широкая кривая силы света (тип “Ш”), а для высоких пролетов склада или освещения между стеллажами — глубокая (“Г”) или концентрированная (“К”).

Этапы светотехнического расчета

Чтобы система работала эффективно, ее нельзя проектировать на глаз. Светотехнический расчет — обязательный этап, который выполняется в специализированном ПО, например, программа “Диалюкс“ (DIALux). Процесс включает создание объемной модели объекта, расстановку светильников и проверку соответствия нормам.

При расчете обязательно закладывается коэффициент запаса (обычно 1.25-1.5), который учитывает постепенное снижение светового потока диодов (деградацию) и загрязнение светильников в процессе эксплуатации. Итогом расчета становится карта освещенности, которая показывает равномерность света и отсутствие темных зон или слепящего эффекта (UGR, Unified Glare Rating — единый рейтинг бликов).

Управление освещением: АСУНО и датчики

Современные системы освещения могут быть “умными”. Централизованная автоматизированная система управления наружным освещением (АСУНО) позволяет диспетчеру с одного пульта включать и выключать разные группы светильников по расписанию, диммировать (снижать яркость) свет в ночные часы и получать мгновенные отчеты о неисправностях. Это снижает эксплуатационные расходы и повышает надежность системы.

На складах с нерегулярным движением персонала эффективны датчики движения или присутствия, которые включают свет только в той зоне, где в данный момент находится человек или техника.
