Проведение тендера на поставку опор освещения по 44-ФЗ — дело непростое. Заказчик стремится соблюсти закон и не ограничить конкуренцию, а в итоге получает самую низкую цену и... серьезные проблемы. Жалобы в ФАС от участников, не сумевших “прочитать” размытые требования, — это только начало. Гораздо хуже, когда через 2–3 года после монтажа новые опоры покрываются сквозной коррозией, а их несущая способность вызывает вопросы.

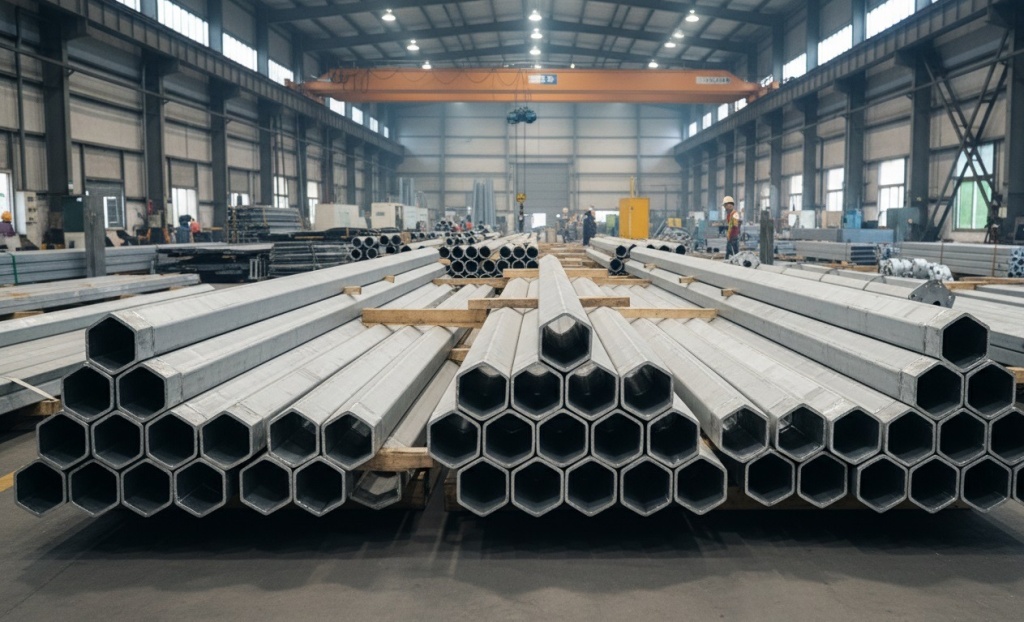

В этой статье мы представим четкую инструкцию для проектировщиков и контрактных управляющих, разберем, как описать характеристики граненых и трубчатых опор в документации, опираясь на ГОСТ 32947-2014 “Дороги автомобильные общего пользования. Опоры стационарного электрического освещения”. Это основной документ, который защищает интересы заказчика и обеспечивает безопасность на объекте.
Расшифровываем термины ГОСТа простыми словами
Прежде чем переходить к цифрам, важно понимать базовые определения, которые использует ГОСТ на опоры освещения. Это поможет правильно классифицировать изделия в техническом задании.
Несиловые и силовые опоры
Несиловые (маркировка НФ, НФГ — несиловая фланцевая граненая) предназначены только для установки светильников.
Силовые (СФ, СФГ) обладают повышенной несущей способностью и рассчитаны на дополнительную нагрузку, например, подвеску кабелей СИП.
Указывать тип опоры — первое требование к корректному ТЗ.
Пассивная безопасность
Этот термин из ГОСТ означает способность опоры при наезде автомобиля деформироваться или разрушаться определенным образом, чтобы минимизировать последствия для водителя и пассажиров.
Такие опоры освещения устанавливают на опасных участках дорог. Если проект требует именно их, это должно быть четко прописано со ссылкой на соответствующий класс по ГОСТ Р 52766-2007.
Таблица-шпаргалка: как прописывать параметры в техзадании
Правильное описание характеристик в ТЗ — это единственный способ получить качественные изделия и при этом не нарушить антимонопольное законодательство. Ниже приведена таблица, которая поможет составить описание объекта закупки так, чтобы отсечь поставщиков некондиции.
|
Параметр |
Как указать правильно |
Обоснование |
|
Геометрия (высота и диаметры) |
Указывать “вилкой” (диапазоном). Например: высота 8,0–8,2 м; диаметр основания 150–165 мм. |
У каждого завода свои параметры гибочных матриц. Указание точного размера до миллиметра ФАС расценит как ограничение конкуренции. Диапазон дает маневр для выбора поставщика, сохраняя нужный габарит. |
|
Толщина стенки металла |
Использовать формулировку “не менее Х мм” (например, не менее 4 мм). |
Это важнейший параметр безопасности. Уменьшение толщины стенки даже на 0,5 мм дает экономию в металле, но снижает несущую способность на 15–20%. Требование “не менее” законно и обосновано расчетами прочности. |
|
Марка стали |
Указывать конкретную марку по ГОСТ 27772-2015 (например, С245 или С345). |
Выбор стали зависит от расчетной температуры региона. Использование неподходящей марки ведет к хрупкости металла на морозе. Ссылка на ГОСТ исключает применение низкокачественного проката неизвестного происхождения. |
|
Антикоррозийное покрытие |
Строго “Горячее цинкование по ГОСТ 9.307-89”, толщина слоя от 60 до 120 мкм. |
Единственный метод защиты, обеспечивающий срок службы 25 лет и более. Тонкие слои (термодиффузия) или окраска “холодным цинком” не обеспечивают такой защиты, и опора начнет ржаветь уже через 2–3 года. |
|
Предельный прогиб (класс) |
Указывать класс по ГОСТ 32947-2014 (например, класс 1 или класс 2). |
Отражает жесткость конструкции под нагрузкой. Если не указать класс, поставщик привезет самую слабую опору, которая будет сильно раскачиваться на ветру, что приведет к быстрому износу ламп и креплений. |
Такой подход к заполнению техзадания снимает большинство вопросов на этапе приемки товара. Вы заранее задаете нижний порог качества, который невозможно обойти без нарушения условий контракта. Это упрощает работу и контрактному управляющему, и инженеру на объекте.
Ветровая нагрузка и классы опор
Опора — это инженерное сооружение, которое должно выдерживать расчетную нагрузку, в первую очередь ветровую.
ГОСТ 32947-2014 делит опоры на классы по предельному горизонтальному прогибу верхушки под действием нормативной нагрузки. Выбор класса связан с ветровым районом по СП 20.13330.2016 “Нагрузки и воздействия”:
-
Класс 1 подразумевает прогиб не более 1/30 высоты, подходит для большинства городских условий (I-III ветровые районы).
-
Класс 2 — прогиб не более 1/50 высоты, подойдет для объектов с повышенными требованиями к стабильности.
-
Класс 3 — прогиб не более 1/70 высоты, требуется для высоких опор (более 12 м) или регионов с сильной ветровой нагрузкой (IV-VII ветровые районы).
Закупка опор 1 класса для установки, например, в прибрежной зоне (V ветровой район) — грубая ошибка, которая может привести к деформации или обрушению конструкций во время шторма. В ТЗ надо указывать требуемый класс опоры или даже напрямую ветровой район эксплуатации.
Антикоррозийная защита — главная точка слива бюджета
Долговечность опоры сильно зависит от качества антикоррозионного покрытия. Единственный метод, обеспечивающий срок службы металлоконструкции 25-30 и больше лет в условиях агрессивной городской среды, — это горячее цинкование по ГОСТ 9.307-89.
На этом этапе недобросовестные поставщики чаще всего срезают цену, так что важно четко прописать требования:
-
Метод — “Защитное покрытие — горячее цинкование, выполненное методом погружения в расплав цинка в соответствии с ГОСТ 9.307-89”.
-
Толщина слоя: — “Толщина цинкового покрытия — от 60 до 120 мкм”. Этот диапазон обеспечивает долговечность.
Будьте внимательны: часто под видом горячего цинкования предлагают более дешевые альтернативы:
-
“Холодный цинк” — по сути, это краска с цинковой пудрой. Срок службы — 2-3 года.
-
Термодиффузионное цинкование — дает покрытие толщиной 30–40 мкм, что недостаточно для наружных конструкций.
Требуйте в составе заявки сертификат на услуги горячего цинкования именно от того завода, где оно выполнялось.
Производственные нюансы: лючки, заземление и безопасность
Помимо качества важны и детали опоры, которые влияют на удобство монтажа и безопасность эксплуатации:
-
Ревизионный лючок должен иметь антивандальную конструкцию и обеспечивать защиту внутреннего пространства от осадков (степень защиты не ниже IP54).
-
Внутри опоры обязательно наличие планки для установки клеммной колодки и болта заземления (обычно М8 или М10). Это требование ПУЭ.
-
Качество сварных швов — основа прочности. На серьезном производстве опор освещения каждый шов проходит визуальный и инструментальный контроль.
Чек-лист для проверки заявок участников
При анализе предложений смотрите не только на итоговую цифру. Низкая расценка на опоры освещения в смете может скрывать использование тонкого металла или некачественное покрытие. Стоимость жизненного цикла (LCC) такой опоры окажется гораздо выше: через 3–5 лет потребуются затраты на ее демонтаж и замену.
При формировании НМЦК запрашивайте коммерческие предложения у нескольких проверенных производителей, чтобы получить реалистичную рыночную цену за качественное изделие, соответствующее ГОСТ 32947-2014.
Чтобы убедиться в добросовестности поставщика, требуйте в составе заявки следующие документы:
-
Паспорт на изделие с указанием всех характеристик (марка стали, толщина стенки, вес, класс по прогибу).
-
Сертификат соответствия ТР ТС 014/2011 “Безопасность автомобильных дорог”.
-
Протоколы испытаний или расчеты, подтверждающие несущую способность опоры для указанного ветрового района.
-
Сертификат на покрытие (горячее цинкование).
Чтобы избежать всех описанных рисков и гарантированно получить продукцию, соответствующую нормативам, лучше заручиться поддержкой экспертов еще на этапе подготовки документации.
“Гамма-Электро” помогает заказчикам на этапе проектирования и составления ТЗ, предоставляя все необходимые расчеты и обоснования. Мы осуществляем контроль соответствия каждой партии опор ГОСТ 32947-2014 и гарантируем, что все характеристики (от марки стали до толщины цинкового слоя) будут в точности соблюдены. Обратитесь за бесплатной консультацией, и мы поможем подобрать опоры под ваш ветровой район и проектные нагрузки.
