Опоры освещения и высокие технологии: новые возможности привычных конструкций

Современные опоры освещения обеспечивают не только хорошую видимость на участке, но и решают массу сопутствующих задач. Конструкции идеальны для фиксации датчиков, камер, роутеров и прочих технологичных модулей. Они позволяют закрепить оборудование на заданной высоте, подать питание и произвести точную настройку. Однако каждое из устанавливаемых устройств требует особого подхода.

Датчики

Размещение датчиков на опорах — распространенный способ мониторинга обстановки. Полученные данные используются в среде «Умный город», способствуют оптимизации транспортных и пешеходных потоков. Кроме того, с их помощью собираются сведения об интенсивности осадков, уровне шума и т.д. Наибольшую популярность получили три группы устройств.

Датчики качества воздуха

Оборудование, измеряющее загрязненность воздушной среды в реальном времени. Датчики определяют концентрацию:

· твердых частиц;

· диоксида азота;

· оксида углерода;

· диоксида серы;

· летучих органических соединений и прочих вредных примесей.

Замеры выполняются посредством лазерного рассеивания частиц, оптических и электрохимических ячеек для газов. Данные передаются по мобильной связи, реже — через Wi-Fi или кабельное соединение.

ВАЖНО. Датчики устанавливаются на высоте от 2,5 до 4 метров. Именно на этом уровне находится воздух, которым мы дышим.

Датчики имеют защитный кожух с вентиляционными отверстиями, крепятся при помощи стяжек или специальных платформ. На базе собранной ими информации составляются экологические карты районов, оценивается негативное влияние транспорта и прогнозируется смог. При превышении критических значений организуется информирование граждан и принимаются экстренные меры для исправления ситуации.

Датчики шума

Модули, работающие с акустическим загрязнением. Оно влияет на здоровье не меньше, чем выбросы от предприятий и выхлопные газы от автомобилей. Датчики определяют источники шума и его характер посредством высокочастотных микрофонов. Далее происходит анализ звука и отправка информации в центр обработки данных.

Оборудование имеет акустически прозрачный корпус с элементами влагозащиты, крепится на высоте 3–5 метров через демпфирующую проставку. Такой подход минимизирует передачу структурных колебаний и повышает точность измерений.

Датчики помогают планировать ночную работу предприятий, контролировать соблюдение тишины в жилых зонах и оптимизировать дорожное движение. Кроме того, они позволяют правоохранительным органам быстрее реагировать на происшествия благодаря фиксации выстрелов и криков.

Метеорологические датчики

Компактные устройства, отслеживающие погодные условия. Они измеряют влажность, температуру и атмосферное давление, определяют направление и скорость ветра. Кроме того, возможна оценка наличия и интенсивности осадков через оптические и емкостные сенсоры.

Метеорологические датчики устанавливаются максимально высоко, с использованием выносного кронштейна. Так исключается влияние ближайших зданий, деревьев и других препятствий. Собираемая информация помогает управлять освещением, корректировать работу коммунальных служб и осуществлять городское климатическое моделирование.

Установка оборудования требует работы на высоте и высоких профессиональных навыков

Громкоговорители

Опоры — одно из лучших мест для размещения громкоговорителей. Это обусловлено значительной высотой, жесткостью и долговечностью конструкций. Монтируемые устройства подходят для следующих целей:

· Экстренное голосовое оповещение граждан.

· Запуск сирены в случае потенциальной опасности.

· Трансляция музыки и радиопередач.

В последнем случае громкоговорители могут заменяться динамиками. Чем выше их качество и больше число, тем чище и насыщеннее звук.

Связь и цифровизация

Используя опоры и вспомогательное оборудование, можно создать единое цифровое поле. Задача решается посредством трех типов устройств:

· Ретрансляторы. Малые соты, используемые в сетях 4G/5G. Они увеличивают плотность и емкость сети, обеспечивают высокоскоростное покрытие в местах большого скопления пользователей и значительно повышают качество связи. Стандартное устройство состоит из радиомодуля, антенны и блока питания, передает сигнал на расстояние до 500 метров. Рекомендуемая высота размещения — от 4 до 8 метров. Техника крепится на монтажной платформе, может камуфлироваться под элемент стойки.

· Точки доступа. Маршрутизаторы, формирующие сеть Wi-Fi в общественных местах. Они подходят как для бытовых гаджетов, так и муниципального оборудования.

· IoT-шлюзы. Модемы для «Интернета вещей». Техника работает с протоколами LoRaWAN и Zigbee, используемыми терминалами остановок, мусорными баками и прочими «умными» элементами городской среды. Данные передаются в расчетный центр, который осуществляет учет пассажиропотока, вызов уборщиков и прочие действия, основываясь на показаниях датчиков.

Точки доступа и IoT-шлюзы размещаются на высоте от 3 до 6 метров, могут крепиться на той же платформе, что и ретрансляторы. Это оптимизирует прокладку инженерных сетей и компоновку оборудования.

Контроль транспортных потоков

Эффективная работа транспорта — залог отсутствия пробок и благоприятной экологической обстановки. Обеспечить ее помогают модули контроля парковки и камеры интеллектуального транспортного анализа.

Модули контроля парковки

Радарные или магнитные сенсоры, устанавливаемые на высоте 5–7 метров. Каждый охватывает 2–4 парковочных места и осуществляет мониторинг 24/7. Приборы фиксируются на поворотном кронштейне, позволяющем точно настроить позицию оборудования при необходимости.

Принцип работы устройств заключается в распространении ультразвука или магнитного поля на целевой площадке. Это позволяет определить расположение и количество занятых мест. Таким образом повышается эффективность использования парковочного пространства и пресекаются правонарушения.

ВАЖНО. Получаемые сведения применяют для навигации на парковке. Они исключают продолжительные поездки в поисках свободного участка, позволяя сразу направиться к нему.

Камеры интеллектуального транспортного анализа

IP-камеры с высоким разрешением, отслеживающие ситуацию на дороге. Они обрабатывают данные при помощи встроенных алгоритмов или отправляют информацию на сервер. Устройства фиксируют:

· количество машин;

· тип транспорта: легковой, грузовой или общественный;

· скорость передвижения;

· пробки.

Кроме того, камеры могут считывать номера и распознавать аварийные ситуации. С учетом полученных данных корректируется работа светофоров, вызываются бригады МЧС и представители коммунальных служб.

Высота размещения камер — от 5 до 8 метров. Устройства устанавливаются практически на любых опорах, главное — обеспечить наличие виброгасящих вставок, блокирующих колебания от ветра и проезжающих машин.

ВАЖНО. За городом камеры получают дополнительную функцию: они выявляют гололед и снежные заносы. Таким образом удается своевременно вызвать технику для расчистки, снизить риск аварий и заторов.

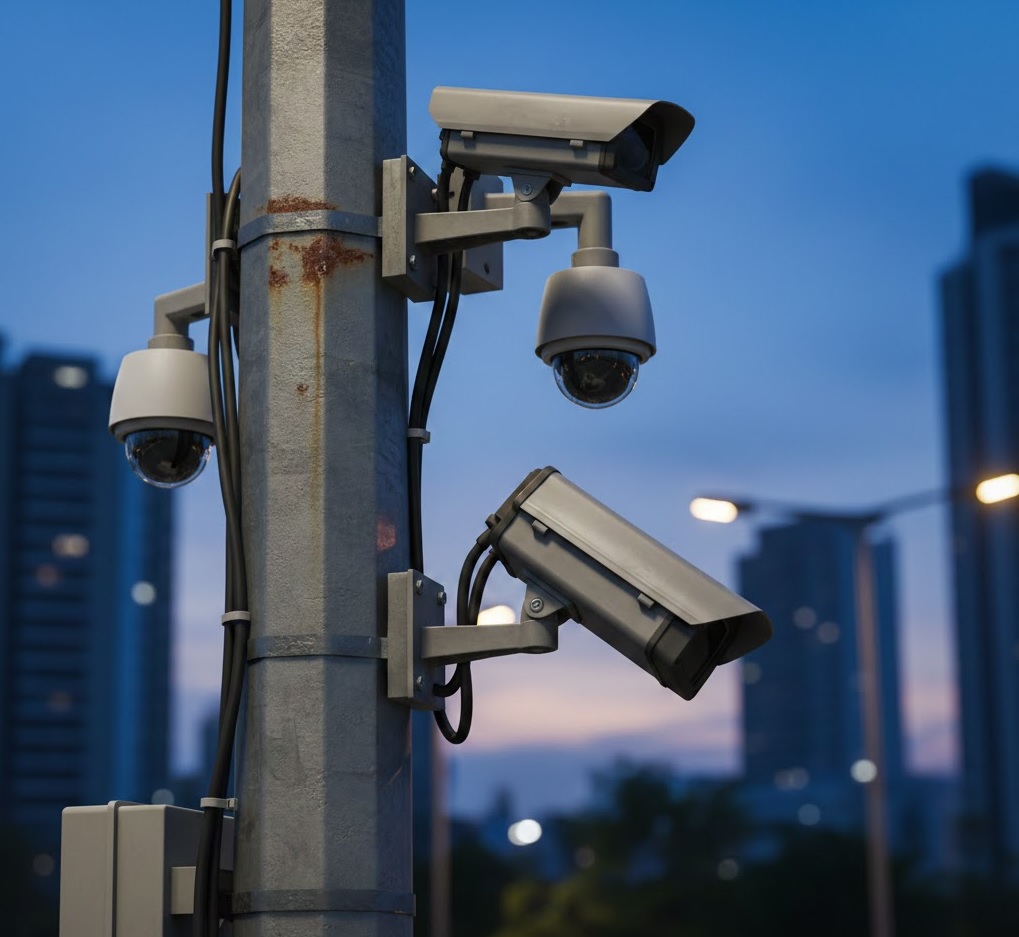

На опоре может быть установлено значительное количество камер

Общие принципы монтажа

Оборудование устанавливается на опоры с учетом следующих принципов:

· Модульность. Устройства размещаются на типовых кронштейнах и имеют идентичные узлы крепления. Это позволяет быстро сменить камеру на сенсор, а ретранслятор — на IoT-шлюз.

· Питание от имеющейся линии. Для запитки оборудования используется штатная сеть. При необходимости устанавливаются дополнительные преобразователи и распределительные коробки: они обеспечивают требуемое напряжение и силу тока.

· Качественная защита. Класс защиты корпусов устройств — не ниже IP54. Такая техника не пропускает внутрь пыль и брызги воды с любого направления. В ряде случаев класс увеличивается до IP66, что делает модель полностью пыленепроницаемой, устойчивой к дождю и струйной чистке.

· Беспроводная передача данных. Как правило, для отправки информации используется мобильная сеть. Это исключает прокладку дополнительных кабелей и установку лишних коммутаторов. Также применяются технологии LoRaWAN и NB-IoT.

Передача данных по кабелю оправдана, если нельзя подключиться иначе. Например, ретрансляторам 4G/5G и некоторым типам камер нужно только оптоволокно.

ВАЖНО. При проведении монтажных работ уделяется особое внимание эстетике. Дизайн модулей, как правило, минималистичный, а их расположение — упорядоченное. В итоге опора выглядит строго и вписывается в городскую среду, даже если на ней установлено множество компонентов.

Какие опоры нужны для установки оборудования

Для работы с технологическими устройствами требуются конструкции со следующими качествами:

· Выверенная геометрия. Опора должна быть ровной. Иначе есть риск крена и некорректной работы установленных модулей. Проблему частично решают вспомогательные проставки, но со временем они могут изменить форму.

· Высокая прочность. К эксплуатации допускаются конструкции из стали Ст3пс5 и 09Г2С. Первые используются в средней полосе, вторые — в северных регионах. Если опоры выполнены из проката прочей марки, стоит проверить его эксплуатационные характеристики. Они должны быть не ниже, чем у вышеперечисленных сталей.

· Правильный монтаж. Важно, чтобы опоры устанавливались надлежащим образом. Иначе существует вероятность перекоса, колебаний при ветровых нагрузках, преждевременного износа, проблем при обслуживании и эксплуатации.

Кроме того, сооружения должны обладать долговечным цинковым покрытием. Оно предотвращает коррозионное поражение металла при повреждениях, попадании дорожных реагентов, воздействии морского воздуха и прочих внешних факторов.
