Как оценить качество металла опор без экспертизы

Оценка качества металла опоры — важнейшая составляющая приемки. Параметр во многом определяет срок службы, эстетику и функциональность изделия, поэтому требует особого внимания.

Специалисты «Гамма-Электро» предлагают 4 способа проверки качества. Все они позволяют произвести оценку по месту, без разрушающих методов контроля.

Почему качество металла — это важно

Начнем с главного: опора освещения — это ответственная конструкция, испытывающая температурные и механические нагрузки. Использование некачественного металла при производстве снижает характеристики изделия, а значит, создает потенциальные проблемы для эксплуатирующей организации.

ВАЖНО. Чем больше некачественных опор на участке, тем выше расходы на содержание. При этом износ конструкций происходит достаточно быстро.

Способ №1: внешний осмотр

Визуальный контроль — самый доступный способ. Он позволяет оценить изделия «в поле», не прибегая к сложным алгоритмам. В ходе работ потребуется выгрузить конструкции на землю, очистить их при помощи ветоши и проверить следующие параметры:

· Целостность поверхности. На опоре не должно быть сколов, вмятин и раковин. Все они — признаки нарушения технологии производства, хранения и транспортировки. Так, сколы говорят о повреждении цинкового покрытия, а значит, именно с этих мест начнется коррозия. Вмятины свидетельствуют об ударах при погрузке и перевозке. Они — потенциальные источники напряжений и усталостных трещин. Раковины говорят о дефектах прокатки и сварки. В них также скапливаются напряжения.

· Качество сварных швов. Швы должны быть равномерными, плотными и сплошными по всей длине, без пор, свищей, трещин и шлаковых включений. Кроме того, вокруг соединения недопустимы подрезы и брызги. Это не только снижает эстетику, но и демонстрирует отношение производителя к продукции.

· Геометрия. Опора не должна быть скручена «винтом». Проверить это можно при укладке на ровную поверхность и приложении строительного уровня. Допустимое отклонение прямолинейности — не более 0,2%.

Посредством первичного осмотра можно составить полное представление об изделии, в частности его основной составляющей — прокате. Если возникли сомнения по любому из вышеперечисленных аспектов, от покупки лучше отказаться.

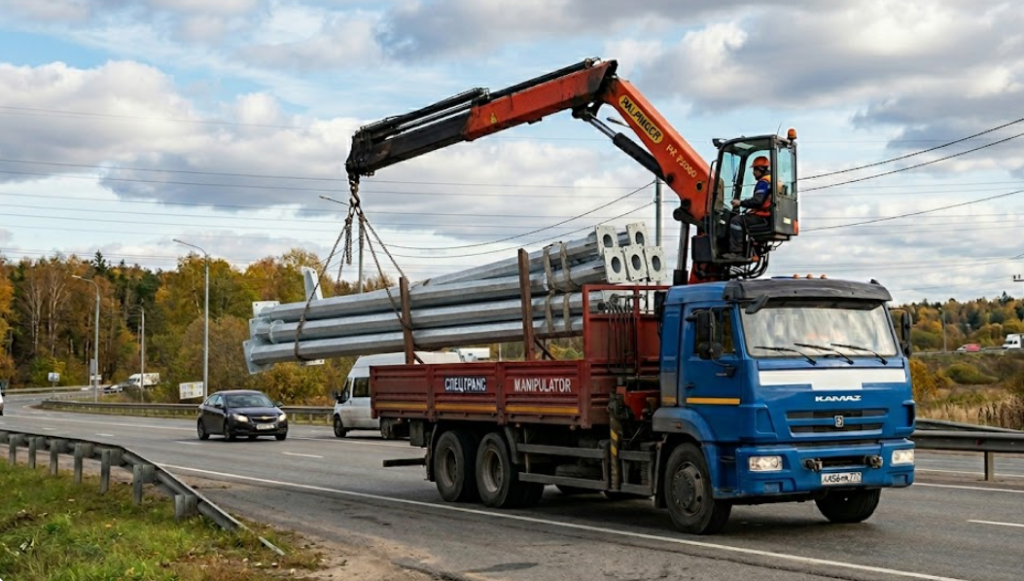

Для перевозки, погрузки и выгрузки опор часто используют манипуляторы

Способ №2: оценка толщины металла

От толщины стенки опоры зависит ее прочность. Производитель обязан указывать параметр в документации, но заявленные и реальные показатели могут не совпадать. Лучше дополнительно проверить толщину проката на месте, чтобы в надежности конструкции не осталось сомнений.

Организовать проверочные мероприятия можно посредством трех инструментов:

· Рулетка. Использование рулетки — одно из простейших решений. Она есть у любого монтажника и позволяет быстро определить толщину. Достаточно приложить инструмент к торцу опоры и свериться с отметками на ленте.

· Штангенциркуль. При помощи штангенциркуля выполняются более точные замеры. Однако, как и рулетка, он требует доступа к торцевой части проката. Его удается получить не всегда, а значит, приходится прибегать к альтернативным способам.

· Ультразвуковой толщиномер. Метод для сотрудников ОТК с высоким уровнем оснащенности. УЗ-толщиномер является профессиональным прибором, определяющим толщину металла в любой точке. Специалисту не нужно взаимодействовать с торцами — он может проводить измерения с максимальной скоростью и удобством.

Опытные монтажники определяют толщину простукиванием. Образующийся звук может многое рассказать о металле, если уметь слушать.

ВАЖНО. Толщина стали для стандартных городских опор — от 3 до 5 мм, в зависимости от высоты и нагрузки. Экономия даже на 0,5 мм снижает несущую способность на 15–20%.

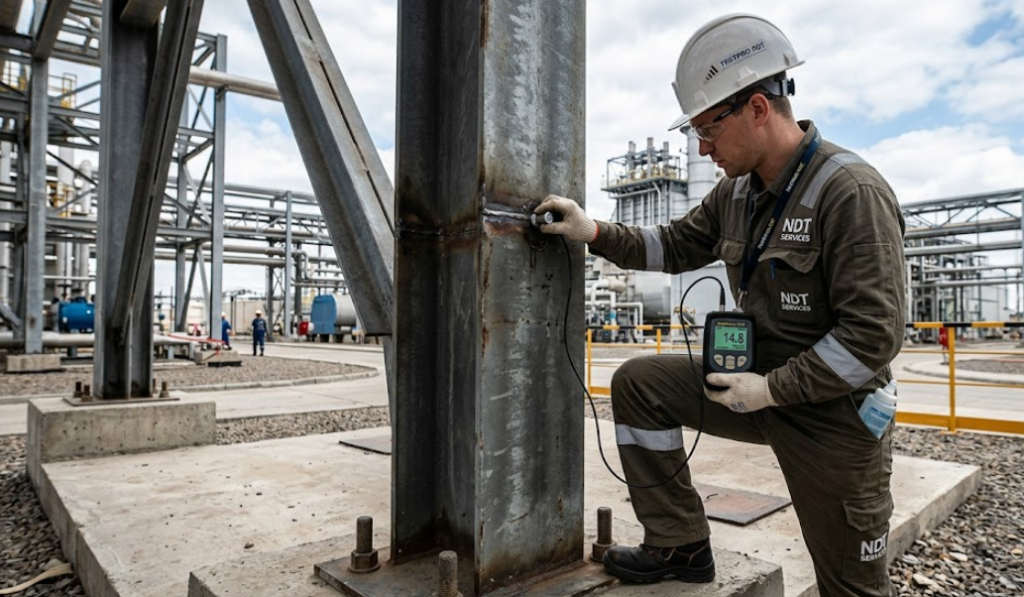

Многие крупные компании располагают собственными толщиномерами, но их также можно арендовать

Способ №3: проверка цинкового покрытия

При производстве опор используется конструкционная сталь, требующая дополнительной антикоррозионной защиты. Процедура предусматривает горячее цинкование с полным погружением в ванну. Это позволяет обработать все поверхности, включая скрытые.

Признаками качественного цинкования являются:

· Равномерный цвет — от серебристо-блестящего до матового темно-серого.

· Отсутствие трещин, вздутий и отслоений.

· Отсутствие необработанных участков.

Нормативы допускают пропуски цинкования не более чем на 2% площади, но каждый участок не шире 2 см. Однако лучше, чтобы таких зон не было совсем.

ВАЖНО. Если производитель предлагает опоры, покрашенные цинксодержащей краской, лучше отказаться от покупки. Срок службы такой защиты в разы меньше в сравнении с горячим цинкованием по ГОСТ 9.307-89.

Оцинкованная поверхность должна быть гладкой или равномерно шероховатой, без трещин, забоин и вздутий. Наличие наплывов цинка — допустимый дефект, но только если они не мешают сборке. А вот отслоения и пятна — повод усомниться в качестве материала. Вероятно, основной металл поражен коррозией, приводящей к отслоению покрытия.

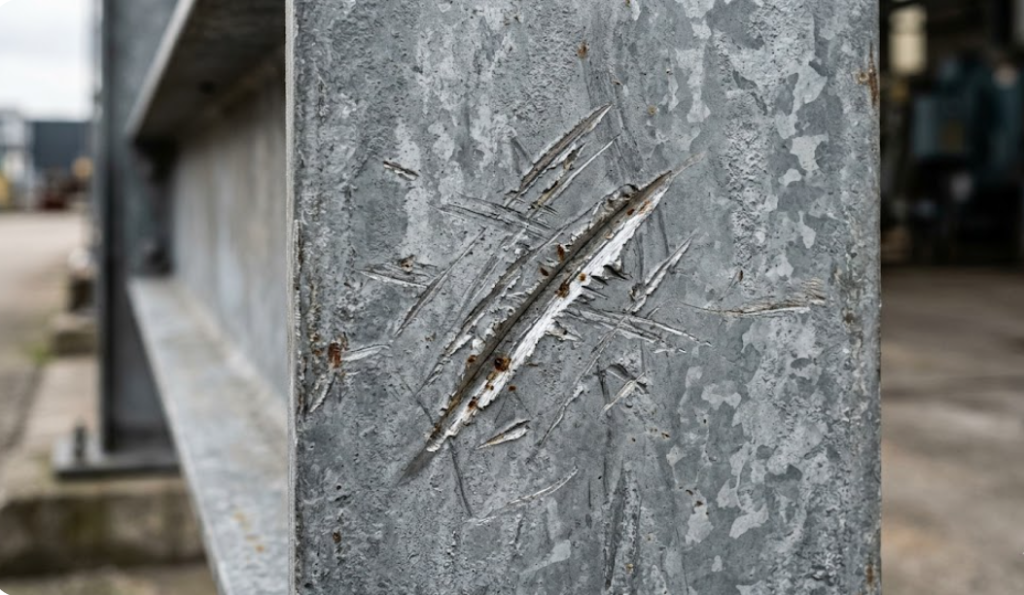

Царапины также являются дефектом покрытия, хотя появляются не в процессе цинкования

Способ №4: работа с документами

Даже визуально идеальная опора должна сопровождаться документами. Вот что обязан предоставить добросовестный производитель:

· Сертификат на сталь. Документ, подтверждающий, что при изготовлении конструкций использована марочная сталь: Ст3пс5 или 09Г2С. Первая подходит для умеренного климата, вторая — для северных широт. Если при производстве применялся металл неизвестного происхождения, высоки риски снижения прочности и появления прочих проблем.

· Протокол испытаний. Бумага, удостоверяющая, что конструкция успешно прошла проверку. Регламент процедуры зависит от исполнения изделия. Как правило, осуществляется контроль сварных швов, проверка геометрии и испытание нагрузкой.

· Сертификат на изделие. Продукция должна соответствовать государственным стандартам. Данный факт подтверждается сертификатами, установленного образца. Если их нет, вероятно, конструкция не прошла проверку.

· Паспорт на партию. Документ с фактическими параметрами опор: высота, толщина стенки, тип покрытия и дата изготовления. Также в нем ставится штамп ОТК. Он подтверждает, что изделие успешно проверено отделом технического контроля.

Если продавец уклоняется от предоставления документов или говорит «все есть, но вышлем потом» — это тревожный сигнал. В таком случае лучше отказаться от покупки до получения бумаг.

ВАЖНО. Документы, подтверждающие сертификацию, должны сопровождать каждую партию опор. Проверить их подлинность можно на сайте Росаккредитации. Для этого достаточно ввести номер сертификата в поисковую строку.

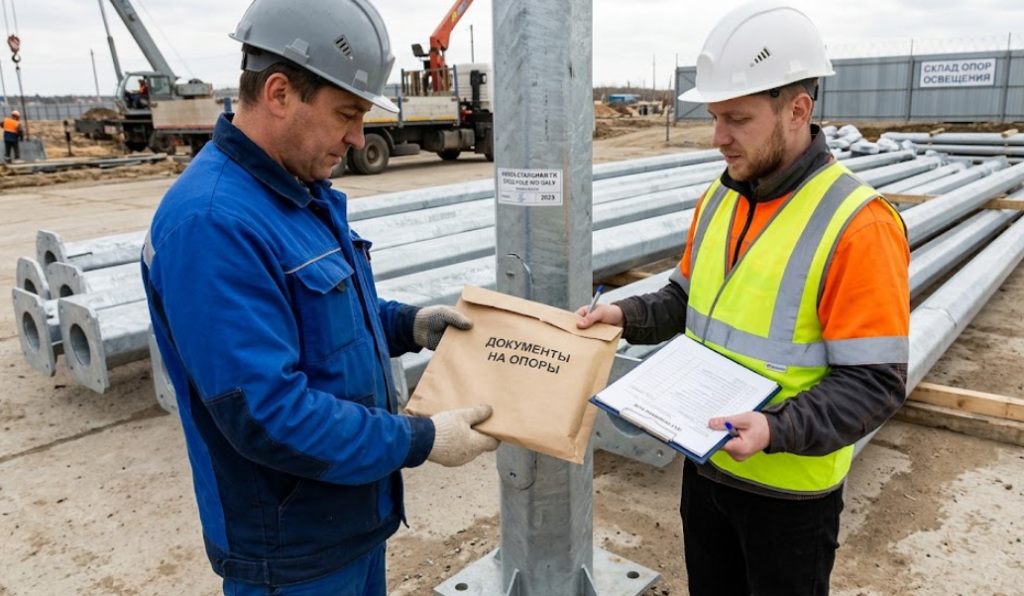

Документы могут быть в бумажном и электронном виде

Что делать, если сомневаетесь

Перечисленные выше методы позволяют отсеять брак, но не дают 100% гарантии. При закупке крупной партии опор для ответственного объекта лучше минимизировать риски:

1. Пригласить независимого эксперта. Специалист проведет ультразвуковой или магнитопорошковый контроль прямо на складе.

2. Заказать лабораторный анализ. Лаборатория досконально проверит образцы из партии и выдаст заключение. Это дороже, чем привлечение независимого эксперта, но оправдано для муниципальных или крупных коммерческих проектов.

3. Работать с проверенными производителями. Крупные предприятия контролируют качество на каждом этапе: от получения металла до финальной приемки. Это минимизирует вероятность брака и сложностей при монтаже.

Обращение в нашу компанию позволит приобрести качественные опоры для любых объектов. Мы предлагаем продукцию для производственных площадок, парковочных зон, складов открытого хранения, парков и скверов. Изделия выполнены из марочной стали, обладают высокими эксплуатационными показателями и сопровождаются полным набором документов.

Важно помнить, что опора из некачественного металла — это будущие расходы на замену и потенциальная угроза безопасности. Лучше потратить время на проверку сейчас, чем разбираться с последствиями в будущем.
