Опора ТАНС.17.007.000 (П-ФГ-20-к-ц)

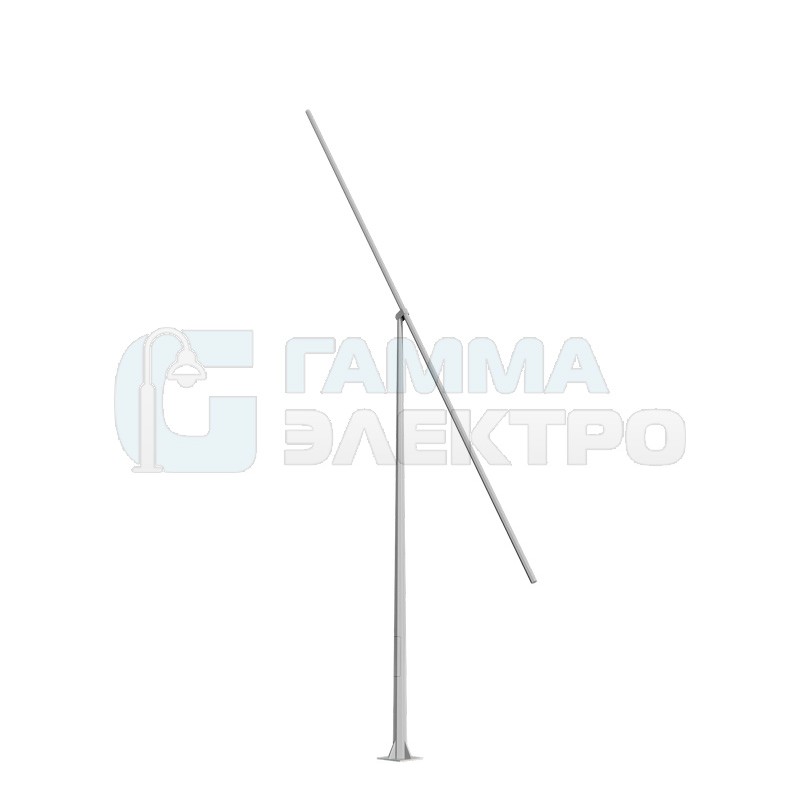

Опора ТАНС.17.007.000 (П-ФГ-20-к-ц) — это высокомачтовая поворотная гранёная опора, предназначенная для освещения крупных открытых пространств и территорий. Складная конструкция высотой 20 метров позволяет обслуживать светотехническое оборудование без привлечения автовышки, что существенно снижает эксплуатационные расходы.

Технические характеристики и конструкция

Основа изделия — стальной гранёный ствол высотой 20 метров, собранный из листового металлопроката. Диаметр в нижней части опоры составляет 380 мм, в верхней — 120 мм. Масса опоры — 1187 кг.

Ключевая особенность — поворотный механизм. Опора состоит из стационарной и складывающейся частей. Для опускания поворотной части используется лебёдка (приобретается отдельно), так как высота опоры превышает 10 метров.

В нижней части ствола расположен ревизионный лючок с планкой для установки комплектующих, стопорным механизмом и точкой заземления (болт М10). Высота от фланца опоры до нижней кромки лючка — 500 мм.

Монтаж выполняется фланцевым способом. В нижней части приварен фланец с 12 отверстиями под болты М30, габаритный размер фланца — 560 мм, межосевое расстояние — 470 мм. Опора устанавливается на стальной закладной элемент высотой 3000 мм (тип ЗДФ или АЗДФ), который заранее бетонируется в грунте. Подвод питающих кабелей осуществляется подземным способом через ревизионные окна закладного элемента.

Поверхность металла защищена методом горячего цинкования по ГОСТ 9.307. Слой цинка создаёт надёжный барьер, который предотвращает коррозию на протяжении 25–30 лет.

Сфера применения

Опору ТАНС.17.007.000 (П-ФГ-20-к-ц) применяют на объектах, где требуется высокий уровень освещённости и обслуживание на большой высоте:

1. ·         освещение стадионов, спортивных арен и тренировочных полей;

2. ·         обустройство освещения промышленных зон, заводских территорий и складских комплексов;

3. ·         освещение крупных транспортных развязок, эстакад и магистральных дорог;

4. ·         установка осветительных приборов на территориях портов, логистических хабов и железнодорожных станций;

5. ·         обустройство освещения парковок торговых центров и аэропортов.

Преимущества модели

Высокая высота обслуживания. Поворотный механизм позволяет опускать оголовок с оборудованием на землю, исключая необходимость вызова автовышки для замены ламп или ремонта светильников на высоте 20 метров.

Экономия эксплуатационных расходов. Горячее цинкование защищает металл от коррозии на 25–30 лет. Владельцу объекта не нужно тратить ресурсы на ежегодную покраску.

Надёжная конструкция. Гранёная форма ствола и массивный фланец с 12 анкерными болтами обеспечивают высокую устойчивость к ветровым нагрузкам и вибрациям.

Удобный доступ к электрооборудованию. Ревизионный лючок с планкой для установки комплектующих и стопорным механизмом обеспечивает безопасный доступ к клеммным колодкам и кабельным соединениям.

Ремонтопригодность. Фланцевое соединение позволяет быстро заменить повреждённую опору без демонтажа фундамента.
