Особенности конструкции
-

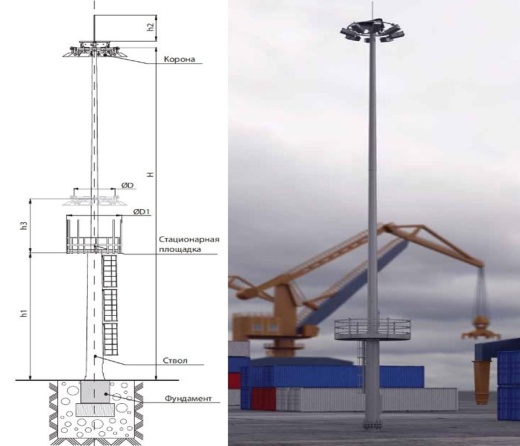

Мачты МГФ-СР-М представляют собой металлические конструкции, состоящие из ствола, расположенной в его верхней части короны с мобильной рамой и стационарной площадки обслуживания.
-
Не требуют специальной техники для обслуживания установленного на них оборудования.
Корона мачты
Состоит из оголовка и спускаемой рамы диаметром от 1 до 2,4 м, предназначенной для размещения прожекторов, огней ЗОМ и блоков ПРА.
Предусмотрен механизм жёсткой фиксации рамы в рабочем положении. Геометрические характеристики рамы рассчитываются в зависимости от количества устанавливаемого оборудования и его ориентации. Для обеспечения спуска рамы используется лебёдка грузоподъёмностью от 250 до 800 кг (установленная в нижней части ствола). Грузоподъёмность лебёдки определяется при проектировании.
Ствол мачты
Ствол мачты оборудован стационарной площадкой для доступа к короне и монтажа дополнительного оборудования. Подъем к площадке осуществляется по расположенным на стволе мачты лестницам, огороженным решёткой безопасности. Высота стационарной площадки оговаривается при заказе.
Монтаж
Установка осуществляется на железобетонные фундаменты с анкерными закладными деталями (АЗДФ).
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации.
Для монтажа и последующей эксплуатации мачт необходимы монтажный и эксплуатационный комплекты (поставляются отдельно).
При реализации типового проекта с идентичными мачтами один монтажный комплект можно использовать для обслуживания до 10 мачт.
