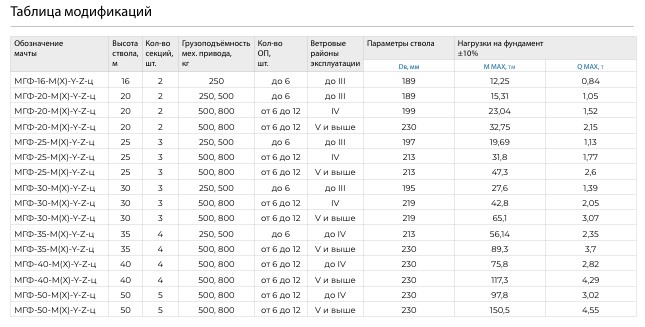

Обозначение: МГФ-20-М(Х)-Y-Z-ц
Особенности конструкции
-
Мачты МГФ-М представляют собой металлические конструкции состоящие из ствола и короны с мобильной рамой, расположенной в верхней части ствола.
-
Не требуют специальной техники для обслуживания установленного на них оборудования.
-
Рама предназначена для установки до 18 прожекторов.
-
Стандартное электрооборудование мачт позволяет организовать до трёх независимых режимов работы осветительного оборудования.

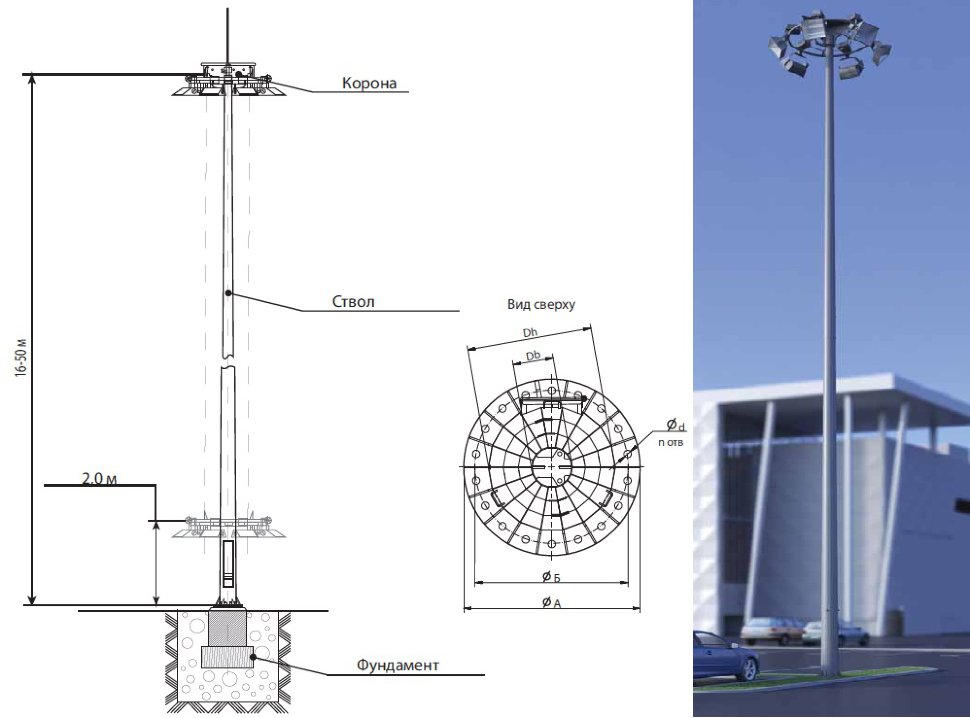

Корона мачты:
Состоит из оголовка и спускаемой рамы, предназначенной для размещения прожекторов, огней ЗОМ и блоков ПРА).
Геометрические характеристики рамы рассчитываются в зависимости от количества устанавливаемого оборудования и его ориентации.
Рама легко опускается на удобную для обслуживания высоту 1,5–2 м.
Ствол мачты:
В нижней части ствола расположено оборудование для управления спуском и подъёмом рамы.
Для обеспечения спуска рамы используется лебёдка грузоподъёмностью от 250 до 800 кг. Грузоподъёмность лебёдки определяется при проектировании (в качестве устройства привода используется ручная дрель со специальным переходником)
Монтаж

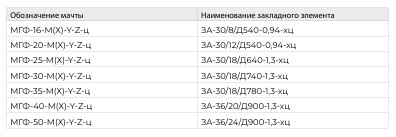

Установка осуществляется на железобетонные фундаменты с анкерными закладными деталями (АЗДФ).
Расчёт параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации. !
Для монтажа и последующей эксплуатации мачт необходимы монтажный и эксплуатационный комплекты (поставляются отдельно).
При реализации типового проекта с идентичными мачтами один монтажный комплект можно использовать для обслуживания до 10 мачт.
