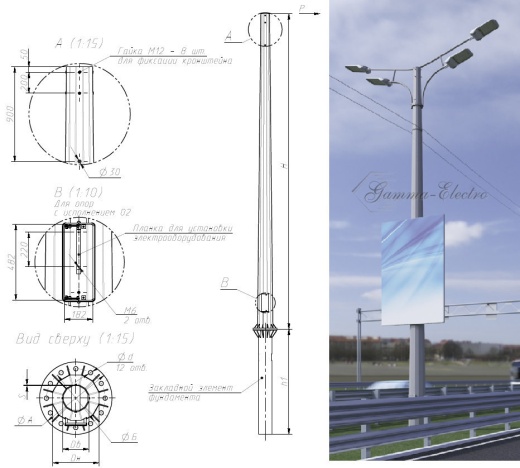

Опора ТАНС.13.125.000 (ТФГ-2500-9,0-02-ц)

Опора ТАНС.13.125.000 (ТФГ-2500-9,0-02-ц) — сверхпрочная металлическая конструкция. Среди девятиметровых граненых опор эта модель обладает одной из самых высоких несущих способностей. Она рассчитана на эксплуатацию в условиях критических ветровых нагрузок и способна нести тяжелое навесное оборудование.

Технические характеристики и конструкция

Стержень опоры выполнен из листового проката, свернутого в усеченную пирамиду с гранями. Такая форма ребер жесткости обеспечивает сопротивление металла на изгиб и кручение. Высота наземной части — 9 метров. Главный параметр этой модификации — допустимая боковая нагрузка в верхней точке, которая достигает 2500 кг.

Для передачи столь значительных усилий на фундамент используется усиленный фланцевый узел. Монтаж производится на трубчатый или анкерный закладной элемент.

Антикоррозийная защита выполнена методом горячего цинкования. Сталь покрыта сплошным слоем ферроцинкового сплава, который работает как электрохимический барьер против ржавчины. Срок службы покрытия составляет 25–30 и больше лет.

Сфера применения

Опору ТАНС.13.125.000 (ТФГ-2500-9,0-02-ц) устанавливают там, где стандартные силовые конструкции не справляются с нагрузкой:

• организация поворотов и развязок трамвайных и троллейбусных линий, где требуется сильное натяжение тросов,

• подвес массивных пучков проводов СИП большого сечения при воздушной прокладке электросетей,

• монтаж больших рекламных щитов, информационных табло и дорожных указателей, обладающих высокой парусностью,

• установка рамных конструкций с большим количеством прожекторов для освещения складов, стадионов и транспортных терминалов.

Преимущества модели

Опора ТАНС.13.125.000 (ТФГ-2500-9,0-02-ц) сочетает в себе функционал несущей мачты и осветительной установки.

Конструкция предусматривает два способа подвода питания: воздушный и подземный (через окна в закладной детали). Наличие ревизионного люка облегчает обслуживание электрики.

Несмотря на массивность и высокую грузоподъемность, опора выглядит эстетичнее железобетонных аналогов, а фланцевое соединение позволяет при необходимости демонтировать или заменить ствол без земляных работ.
